Facetten-Modell

Ein Facetten-Modell besteht aus einer Vielzahl von räumlich angeordneten Facetten, die in ihrer Summe die Oberflächengeometrie repräsentieren. Die Facetten stellen kleine, polygone Einzelflächen dar. Die einfachste Form sind Dreiecke.

Als Daten liegen die Raumkoordinaten der Eckpunkte vor. Formate wie STL enthalten zusätzlich den Normalen-Vektor jeder Facette, der die Materialseite des Volumens bestimmt.

Vorteile

• elektronische Übertragung und Archivierung

• Archivierung von Zwischenständen

• einfach zu handhabende Bescheibung (Algorithmen, Rechenleistung)

• schnelle Darstellung

• als Modell in einer Reihe von Dateiformaten enthalten (STL, VRML, POVRay, )

Nachteile

• Vielzahl von Fehlermöglichkeiten: Mehrdeutigkeiten, vertauschte Normalen-Vektoren, deformierte Formen, Spalt

• wird von manchen CAD-Systemen nur bei einfachen Geometrien fehlerfrei generiert

• eingeschränkte Reparaturmöglichkeiten

• abhängig von der numerischen Genauigkeit des CAD-Modells

• sehr aufwendig (große Datenmenge) für gekrümmte Konturen (Polygon-Effekt)

Eingang in die Prozesse

• Slicen

• Modellbildung

• RP-Prozeß (wird als STL-Datei von allen Systemen unterstützt)

• Vernetzung

• Virtuelle-Realität

• CNC-Programmierung (z.B. Tebis)

Ausgang aus den Prozessen

• 3D-CAD-Modellierung

• Polygonisierung

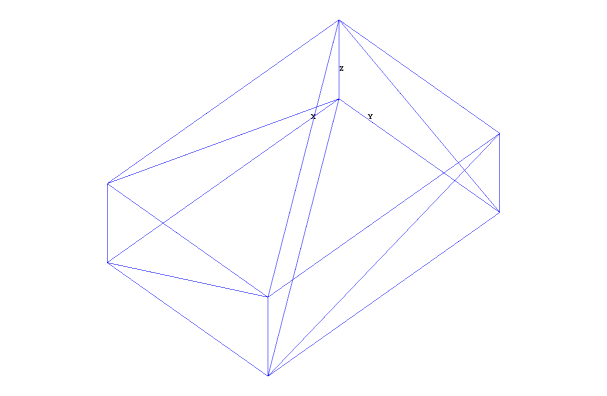

Beispiel
